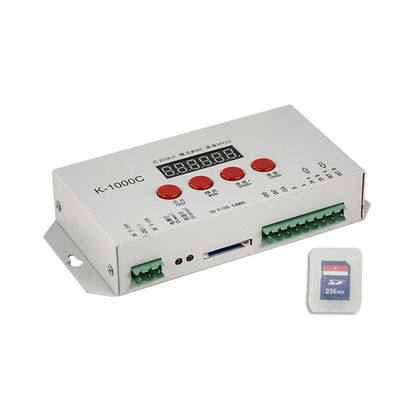

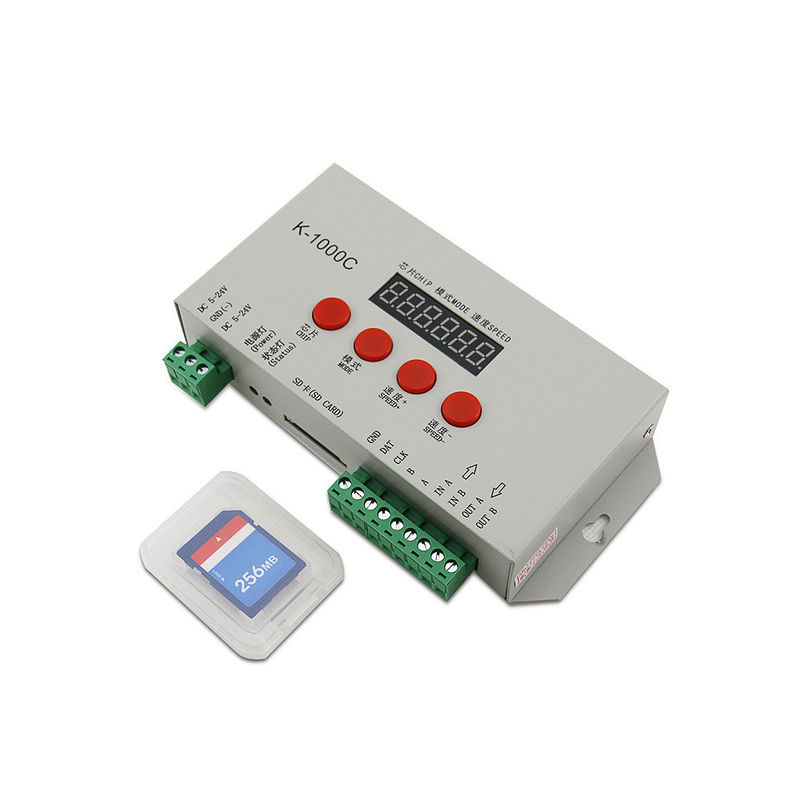

Luce di striscia di CC 5V 24V WS2812B WS2811 di For del regolatore di nastro del pixel di K1000C LED

1. Questa carta di deviazione standard di K-1000c ha condotto il regolatore 2048 che i pixel è evoluzione del nostro regolatore classico della carta di deviazione standard di T-1000s.

2. Aggiunga un'esposizione che i clienti di più preferiscono.

3. Migliori le funzioni che supportano la lampada del carico sono 4 pixel dei canali (RGBW), hanno migliorato 485 TTL e l'uscita del segnale di 485 differenziali (DMX).

4. Il chip di sostegno del regolatore può chiudere il supporto a chiave IC nel software, o non chiudere il supporto a chiave IC nel software, selezionare il supporto IC tramite il bottone di CHIP del regolatore, più flessibile e conveniente.
5. viene con una carta di deviazione standard 256MB ha incluso. Questa carta di deviazione standard di sostegno 2GB di versione che quelle vecchie non potrebbero.

6. Per l'illuminazione IC di DMX, il regolatore viene con scrive la funzione di indirizzo; Inoltre, con un uso 2016 di LedEdit-K V3.26 o edizione successiva può fare una chiave scrivere la regolazione di funzione di indirizzo.

7. K-1000C (versione migliorata di T-1000S), regolatore del pixel della carta LED di deviazione standard; fuori linea; Uscita del segnale di SPI; 2048 pixel controllati viene con gli effetti della prova erano come segue: 1 salto rosso, verde, blu e nero; 2 rossi, pendenze verdi, blu e nere; 3 rossi, verdi, blu e vanno.

Nota: Per copiare gli archivi alla carta di deviazione standard, dovete in primo luogo formattare alla carta di deviazione standard. La carta di deviazione standard deve essere formattata come formato «di FAT»

Regolatore Introduction di T-1000C
controllo della scala dei grigi del livello 1,32 level-65536, elaborazione di correzione di gamma del software.
2, punto di sostegno il vari, linea e sorgenti luminose di superficie, sostengono le varie regole, a forma di elaborazione.
3, singola uscita del porto del regolatore, possono prendere 1024 luci.
4, controllo offline sincrono della cascata multipla, contenuto di playback immagazzinato nella carta di deviazione standard.
5, i depositi di T-1000C fino a 16 archivi, copiano appena nell'ordine gli archivi multipli alla carta di deviazione standard.
6, gli effetti memorizzati nella carta di deviazione standard dovrebbero essere nominati nell'ordine: 00_1.led, 01_1.led, 02_1.led.
7, compatibile con singolo e doppio cavo CI quando collega un singolo cavo IC al dispositivo, non c'è necessità di collegare la linea dell'orologio di CLK.
Nota:

1. Quando il porto di K-1000S è caricato con 512 lampade, la velocità di playback è fino a 30 fps, quando il porto è caricato con più di 512/1024 delle lampade, il frame per secondo diminuisce automaticamente con il numero delle lampade.

2. Per i CI che controllano 32 livelli di grigio, il frame per secondo è fino a 30 fps quando il singolo porto è controllato con meno di 1024. Il frame per secondo può essere 30 fps per un singolo porto con meno di 512 pixel per 256 una gradazione di grigio livellata IC.

Cablaggio delle opzioni
1. il regolatore di T-1000C può essere utilizzato in cascate multiple;
2. il T-1000C è una singola uscita del porto e può prendere ai pixel di 1024/2048 di punto;
3. Nel controllare un singolo cavo IC semplicemente per collegare corrispondentemente il DAT e la terra del regolatore al DAT e la terra dell'apparecchio d'illuminazione. Nel controllare IC bifilare è sufficiente collegare il DAT.CLK e la terra del regolatore al DAT, al CLK ed alla terra dell'apparecchio d'illuminazione. 4.
4. Nel usando un segnale differenziale (segnale 485), i segnali in uscita A e la B del regolatore sono collegati al segnale A (DAT+) ed al segnale la B (DAT-) dell'apparecchio d'illuminazione rispettivamente.
5. Quando la tensione richiesta dal regolatore è la stessa della tensione richiesta dall'apparecchio d'illuminazione. Il regolatore e l'apparecchio d'illuminazione possono essere collegati direttamente alla stessa alimentazione elettrica. Quando la tensione richiesta dal regolatore e l'apparecchio d'illuminazione sono differenti, l'apparecchio d'illuminazione ed il regolatore possono ciascuno essere alimentati tramite un'alimentazione elettrica separata.

Caratteristiche di prodotto

Nota:

1. K-1000C (versione migliorata di T-1000S), regolatore del pixel della carta LED di deviazione standard; fuori linea; Uscita del segnale di SPI; 2048 pixel hanno controllato 512 luci, la velocità di playback di fino a 30 telai/sec, il porto più di 512 luci, il frame per secondo con l'aumento nel numero delle luci ridutrici automaticamente.

2.Strong vi raccomandano per collegare la quantità principale delle luci del pixel non non più di 1024 pixel per regolatore del pixel di T1000s.

3. Il numero speciale, quando rendete a LED la video esposizione, raccomanda la quantità principale dei pixel non non più di 512 pixel.

Compatibile con vasta gamma dei chipset indirizzabili del LED:

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-CZF
